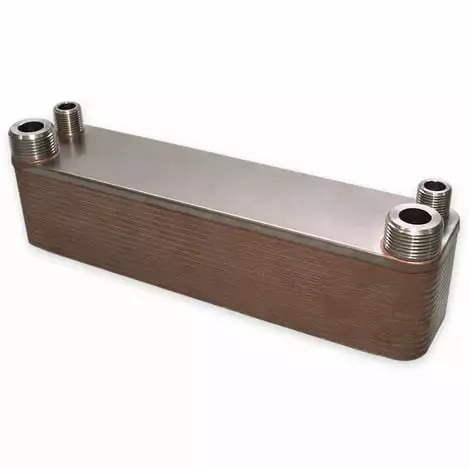

WILTEC Hrale Échangeur De Chaleur Thermique Inox 30 Plaques Max. 125 KW Eau Solaire

Caractéristiques

• Utilisation: Chauffe-eau, Pompe à chaleur, Centrale de cogénération, Récupérateur de chaleur, Climatiseur, Plancher chauffant
• Puissance max.: 125
• Filetage: 1/2″, 1″

L’échangeur à plaques est un type d’échangeur de chaleur qu’on pourrait aussi nommer transmetteur de chaleur. Comme le dit son nom, il est composé d’un grand nombre de plaques imprimées en forme de vagues ondulées, reliées les unes aux autres d’une facon très particulière. Entre les plaques on trouve des espaces intermédiaires où circulent le fluide absorbant la chaleur et le fluide transmettant la chaleur. L’appareil peut être étanchéifié de facon différente pour éviter la fuite de fluides vers l’extérieur et empêcher les fluides de se mélanger à l’intérieur. Certains échangeurs sont vissés ce qui leur donne l’avantage de pouvoir être agrandis en ajoutant des plaques.

En ce qui concerne le type de construction, il existe différents échangeurs à plaques. En général, on préfère les échangeurs de chaleur soudés qui sont caractérisés par le fait que les diverses plaques sont soudées entre elles ce qui permet de renoncer à tout autre raccord. Les échangeurs de chaleur à plaques font un travail effectif parce qu’ils permettent une forte transmission de chaleur que l’on peut même augmenter en produisant des turbulences dans la traversée des fluides. Ces turbulences sont atteintes grâce au profil ondulé ou en vague des plaques. De dimensions compactes et de poids léger cet échangeur permet toutefois une grande efficacité et produit une grande densité de chaleur.

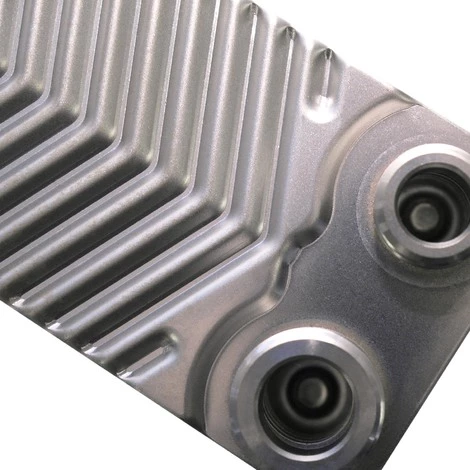

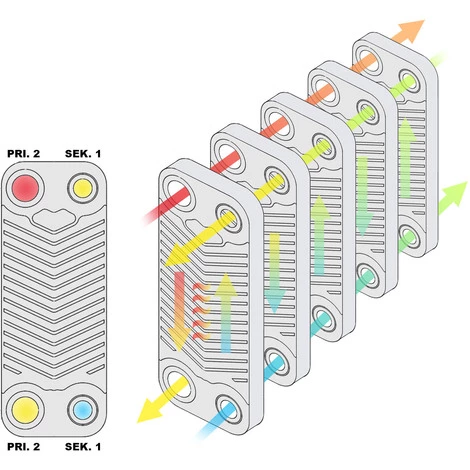

Les HRALE échangeurs de chaleur inox B3-23-30 soudés se composent de plaques inox imprimées qui sont brasées sous vide au cuivre. En les assemblant, une plaque sur deux est tournée à 180 degrés ce qui permet de créer deux espaces en sens contraire l’un de l’autre, dans lesquels les fluides passent en contre-courant. La surface imprimée ondulée des plaques produit un flux turbulent ce qui entraîne une transmission effective de la chaleur même à des volumes très faibles de flux.

Avantages:
– Nombreuses utilisations possibles
– Compact
– De poids léger
– Très bons coefficients de transfer grâce à la technique des plaques imprimées
– Haute température et haute pression de fonction
– L’ inox assure la protection anticorrosion
– Montage simple, facile à utiliser
– Pratiquement sans entretien
– Peu coûteux

Domaines d’utilisation:
Il est utilisé par ex. dans le domaine des techniques de chauffage industriel, mais aussi dans celui des techniques de refroidissement et solaire.

– Centrales de cogénération
– Climatiseurs
– Pompe à chaleur
– Chauffage par le sol
– Eau chaude sanitaire
– Climatisation de bâtiments
– Industrie alimentaire
– Technique de froid et de refroidissement
– Chauffage de l’eau industrielle
– Récupération de la chaleur
– Centrales thermiques solaires
– Systèmes de chauffage craignant le gel
– Chauffage de l’eau de piscines
– Chauffage des biocarburants
– Chauffage des huiles végétales pour voitures et camions
– Systèmes de séparation pour chauffage par le sol
– Processus de fabrication chimique ou pharmaceutique
– Réseaux d’approvisionnement de chaleur à distance

Puissance:
La puissance des échangeurs dépend des temperatures d’entrée et de sortie des liquides au côté primaire et secondaire, du débit, des chaleurs spécifiques des liquides etc.

Raccords:

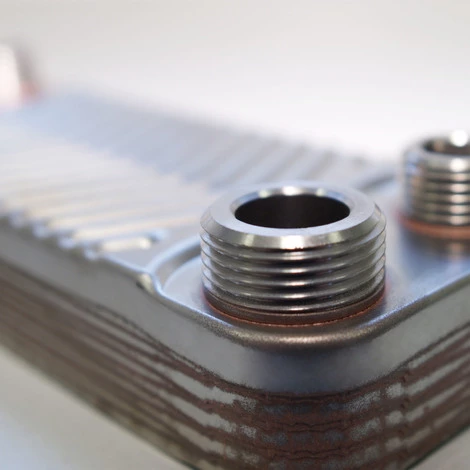

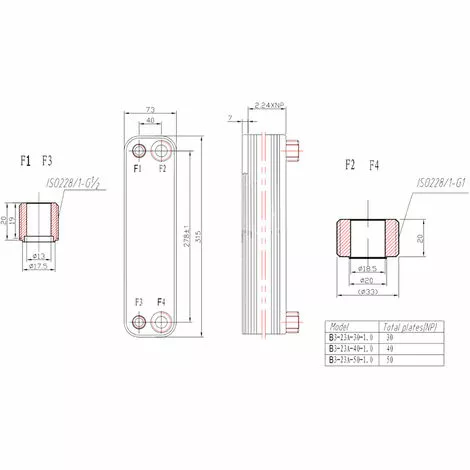

F1 & F3 1/2″ 20,67 mm ISO-G
F2 & F4 1″ 32,89 mm ISO-G

ATTENTION:
Si l’échangeur doit être utilisé pour des machines, qui ne marchent pas sans vibration par exemple des moteurs de bateau, des machines qui tournent avec des moteurs il est absolument nécessaire d’ utiliser des tuyaux métalliques.

*Comme ces échangeurs ne sont pas jusqu’à présent contrôlés selon les directives 97/23 EG concernant les appareils sous pression, la pression à respecter dans les pays européens est de 0,5 bar jusqu’à nouvel ordre. Les indications ci-dessus sont celles du fabricant.



Échangeur de chaleur thermique inox 30 plaques max. 125 kW

Référence	50677
nombre de colis	1
Dimensions	Épaisseur de la plaque conductrice : 0,26 mm Épaisseur de la plaque de protection : 1 mm Distance entre les plaques : 2,1 mm Dimensions des plaques : 315 x 73 mm
Matériau	Acier inoxydable 304 / Cuivre
la gamme de température allant de	-195°C bis +225 °C
Volume / Capacité	0.040 l par plaque = 1.20 litres
Pression	Pression de fonctionnement 20 bar*
Par le débit l/min	max. 4 cbm/h
Le numéro de plaque / max. alimentation	30 / max. 125kW
Surface d’échange effective	0.023 qm par plaque = env 0.69qm
matériau de soudure	99.9% Cuivre
Matériau des plaques / Matériau des raccords	Inox AISI 304
Circuit	F1 -> F3 / F4 -> F2
Poids [kg]	2.5000
Colis: Hauteur en mm	80
Colis: Longueur en mm	330
Colis: Largeur en mm	80
Disponibilité	Délai de livraison jusqu’à 14 jours*
